Xerador diésel de motor Dongkang Cummins aberto 730-1200kW 10500V en arranque rápido
Sistema de inxección de combustible PT
Comeza de forma rápida e fiable
Absorción de choques de alto rendemento
Baixo consumo de combustible
- patrón
- actuación
PATRÓN
- ISO 8528: Grupo electrógeno de CA accionado por un motor alternativo de combustión interna
- IEC 60034-1: Requisitos técnicos básicos para máquinas eléctricas rotativas
- YD/T 502: grupo electrógeno diésel de comunicación
- GB/T 20136-2006: Método de proba xeral para central eléctrica de motores de combustión interna
Vantaxe
- O sistema de inxección de combustible PT constitúe un gobernador electrónico EFC, realiza o control remoto da operación e pódese poñer a carga completa á vez segundo a potencia nominal.
- Comeza de forma rápida e fiable a baixas temperaturas, reduce as emisións de gases de escape e fai que as emisións cumpran os estándares nacionais.
- Adopta tecnoloxía avanzada para optimizar o proceso de combustión, reducir o consumo de combustible e unha maior fiabilidade.
- Sistema de absorción de choques de alto rendemento e base ríxida, baixa vibración.
- Baixo consumo de combustible, baixa taxa de fallos, menor custo, alta economía e seguridade.
- Deseño estandarizado, produtos completos e intelixentes, gran versatilidade de pezas e compoñentes, instalación cómoda e fácil mantemento.
RENDEMENTO
Parámetro | Unidade | actuación | ||
Baixa de frecuencia | % | ≤ 3 | ||
Banda de frecuencia en estado estacionario | % | ≤ 0.5 | ||
Rango de caída de frecuencia relativa | % | ≥ 3.5 | ||
Rango ascendente de configuración de frecuencia relativa | % | ≥ 2.5 | ||
Desviación de frecuencia transitoria | Potencia de redución repentina ao 100% | % | ≤+10 | |
Poder repentino | ≤-7 | |||
Tempo de recuperación da frecuencia | s | ≤ 3 | ||
Banda de tolerancia de frecuencia relativa | % | 2 | ||
Desviación de tensión en estado estacionario | % | ≤ ± 1 | ||
Desequilibrio de tensión | % | 1 | ||
Desviación de tensión transitoria | Potencia de redución repentina ao 100% | % | ≤+20 | |
Poder repentino | ≤-15 | |||
Tempo de recuperación da tensión | s | ≤ 4 | ||
Modulación de tensión | % | 0.3 | ||
Rango de axuste de tensión relativa | % | ≤ ± 5 | ||
Taxa de cambio de axuste de tensión | %/s | 0.2 1 ~ | ||
Factor harmónico telefónico | THF | % | <2 | |
Factores que inflúen no teléfono | TIF | / | <50 | |

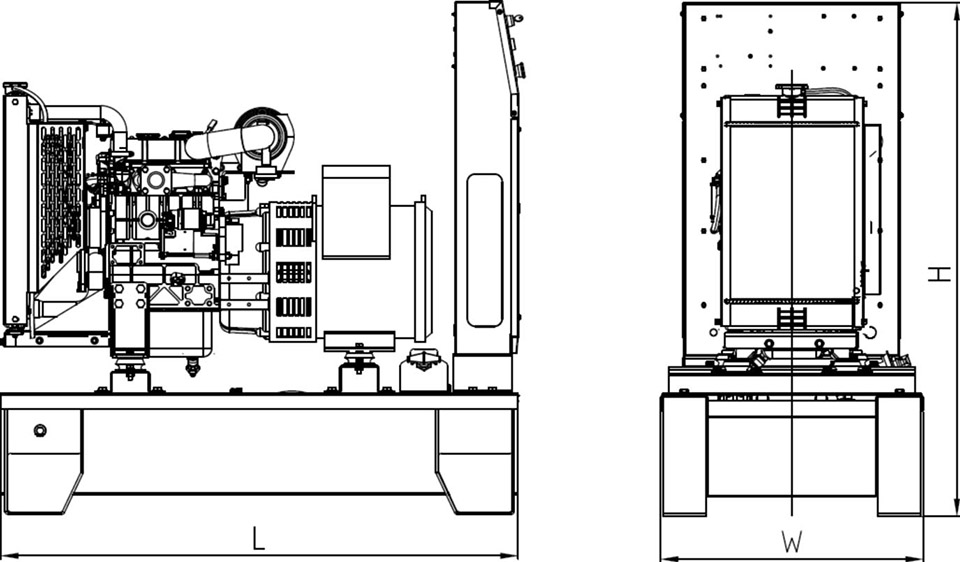

DESEÑO
AMBIENTE OPERATIVO
A potencia principal (PRP) é a potencia máxima que a unidade pode operar continuamente con carga variable en condicións de ambiente estándar (presión atmosférica, humidade relativa, temperatura ambiente) e permite unha operación de sobrecarga do 10 % durante 1 hora cada 12 horas.
- Altitude: ≤1000m (cando >1000m, é necesaria a corrección de enerxía)
- Temperatura ambiente: 40 °C (cando >40 °C, é necesaria a corrección da potencia)
- Humidade relativa: ≤60%
- Cando as condicións de funcionamento no lugar do grupo electróxeno diésel non cumpran as condicións anteriores, debe corrixirse a potencia de saída do grupo electróxeno e, finalmente, corrixir o coeficiente, consúltanos.
| Modelo de xénero | Potencia principal do grupo electróxeno (kW) | Potencia en espera do grupo electróxeno (kW) | Factor de potencia | Tensión | frecuencia | Dimensión (L × W × H) (mm) | Peso (kg) | Modelo do motor | Número de cilindros | Diámetro x trazo (mm) | Desprazamento (L) | Consumo de combustible (g/kW) | Acelerar | Sistema de arrefriamento | Método de inicio |
| Estilo aberto (10500 V) | |||||||||||||||
| Xerador Chongkang Cummins | |||||||||||||||
| ATYOH-C730C | 730 | 800 | 0.8 | 400V | 50HZ | 5160L × 1770W × 2340H | 10500 | KTA38-G2A | 12 | 159 159 * | 38.000 | <210 | 1500 | arrefriamento de auga | Arranque eléctrico |
| ATYOH-C800C | 800 | 880 | 0.8 | 400V | 50HZ | 5160L × 1770W × 2400H | 10500 | KTA38-G5 | 12 | 159 159 * | 38.000 | <210 | 1500 | arrefriamento de auga | Arranque eléctrico |
| ATYOH-C1000C | 1000 | 1100 | 0.8 | 400V | 50HZ | 5760L × 2010W × 2460H | 12100 | KTA50-G3 | 16 | 159 159 * | 50.000 | <215 | 1500 | arrefriamento de auga | Arranque eléctrico |
| ATYOH-C1000CG | 1000 | 1100 | 0.8 | 400V | 50HZ | 5760L × 2200W × 2366H | 10800 | QSK38-G5 | 12 | 159 159 * | 37.700 | <210 | 1500 | arrefriamento de auga | Arranque eléctrico |
| ATYOH-C1100C | 1100 | 1200 | 0.8 | 400V | 50HZ | 6250L × 2010W × 2440H | 13200 | KTA50-G8 | 16 | 159 159 * | 50.300 | <220 | 1500 | arrefriamento de auga | Arranque eléctrico |
| ATYOH-C1200C | 1200 | 1320 | 0.8 | 400V | 50HZ | 6150L × 2010W × 2570H | 13300 | KTA50-GS8 | 16 | 159 159 * | 50.000 | <220 | 1500 | arrefriamento de auga | Arranque eléctrico |
